Moosgummiwürfel

Zusammenbau eine Moosgummiwürfels mittels Keyframing

Betrachte das Video moosgummi1.avi. Es zeigt den zu Zusammenbau eines Würfels aus sechs Puzzleteilen.
Erstelle eine Kopie der Datei animation_moosgummi1.dgn.
Wähle für den Startframe bzw. den Endframe jeweils eine beliebige Framenummer aus.
Lass dir vorerst nur den Layer "Explosionszeichnung" anzeigen. Hier findest du die sechs Bausteine in ihrer jeweiligen Ausgangsposition.
Erstelle für jeden der sechs Teile einen Akteur. Wähle als Name des Akteurs jeweils seine Farbe. Erstelle für jeden der Akteure ein Keyframe in der Ausgangslage.
Blende nun den Layer "Objekt" ein. Der Layer enthält Kopien der sechs Bausteine, die bereits in der jeweiligen Endposition liegen. Diese Lösung dient nur als Hilfestellung. Sie zeigt dir wie weit die Akteure auf dem Layer "Explosionszeichung" verschoben werden. Die Kopien auf dem Layer "Objekt" dürfen nicht zum Erstellen der Keyframes benutzt werden!
Verschiebe die sechs Akteure mit Hilfe des Punktfangs in die vorgesehene Endlage (an die Stelle der jeweiligen Kopie). Blende den Layer "Objekt" dann wieder aus.
Erstelle für jeden der sechs Akteure einen Keyframe in der Endlage.
Überprüfe die Animation in der Vorschau. Wähle eine gute Ansicht und starte die Aufnahme.

Falls du Problem hast, oder dir noch nicht so sicher bist, dann betrachte die Videos keyframing1.wmv und keyframing2.wmv oder lies die ausführliche Anleitung Keyframing.pdf.

Anmerkung: Wenn die Bewegung der sechs Akteure gleichzeitig starten und enden soll, dann kann die Animation mit nur zwei Keyframes erzeugt werden. Wähle alle sechs Akteure aus und öffne dann das Werkzeug zum Erstellen des Keyframes!

Ebene Lösung des Moosgummiwürfels mittels Keyframing

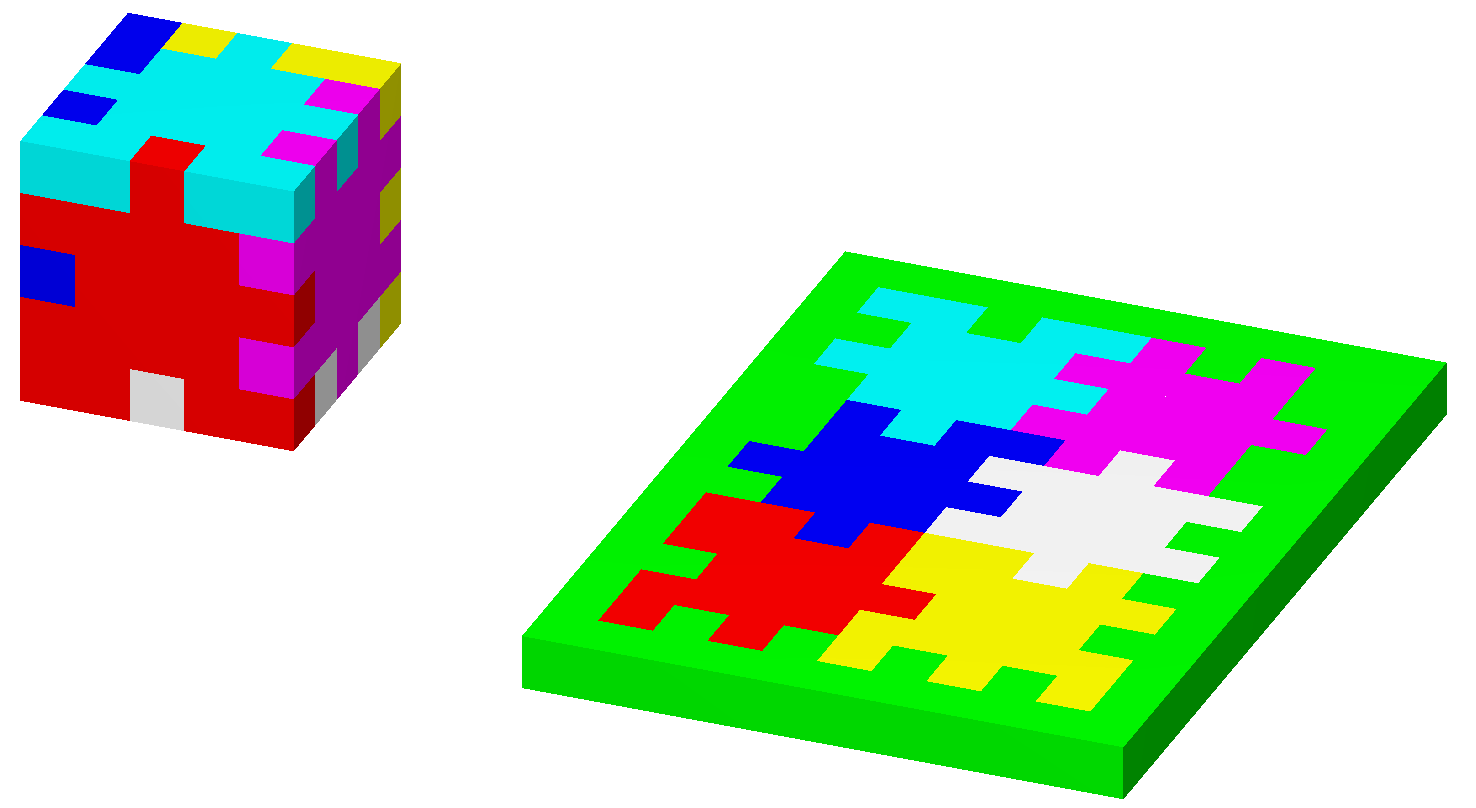

Das Beispiel verläuft analog zu obigem Beispiel. Damit die Akteure die Endlage einnehmen, müssen sie jetzt allerdings verschoben und gedreht werden.

Betrachte das Video moosgummi2.avi. Es zeigt wie die sechs Puzzleteile des Würfels zu einem ebenen Puzzle zusammengesetzt werden.
Erstelle eine Kopie der Datei animation_moosgummi2.dgn.
Wähle für den Startframe bzw. den Endframe jeweils eine beliebige Framenummer aus.
Lass dir vorerst nur den Layer "Objekt" anzeigen. Hier findest du die sechs Bausteine in ihren jeweiligen Ausgangspositionen.
Erstelle für jeden der sechs Teile einen Akteur. Wähle als Name des Akteurs jeweils seine Farbe. Erstelle für jeden der Akteure ein Keyframe in der Ausgangslage.
Blende nun den Layer "Lösung eben" ein. Der Layer enthält eine Kopie der sechs Bausteine, die bereits in der jeweiligen Endposition liegen. Diese Lösung dient nur als Hilfestellung, damit du weißt wohin die Akteure bewegt werden. Diese Kopien dürfen nicht zum Erstellen der Keyframes benutzt werden!
Verschiebe und drehe die sechs Akteure bis sie die vorgesehene Endlage einnehmen. Blende dann den Layer "Lösung eben" wieder aus.
Erstelle für jeden der sechs Akteure einen Keyframe in der Endlage.
Überprüfe die Animation in der Vorschau. Wähle eine gute Ansicht und starte die Aufnahme.
